国内领先的活性炭研制生产厂家追求卓越品质,满足客户需求

全国免费咨询热线:400-000-1319

联系我们
全国服务热线:400-000-1319

电话:13570151199

传真:020-39972520

邮箱:hanyancarbon@hyhxt.net

地址:广州市番禺区 南村镇兴业大道自编工业园M区1号

当前位置:首页 » 新闻动态 » 行业新闻
活性炭热解后对磷吸附的性能
文章作者:韩研网络部 更新时间:2019-3-18 11:00:43

  活性炭热解后对磷吸附的性能,磷是导致湖泊,沿海地区和其它水体富营养化的主要成分。由于对磷排放规定越来越严格,人们在处理磷排放中应用了许多技术,包括活性炭吸附,生物营养物去除和沉淀,以从废水中去除磷。吸附过程是从废水中去除磷的最有效的方法之一。

  活性炭由于其大的表面积和内部良好的孔隙结构与吸附容量,是一种优秀的吸附剂。然而,在它们的应用过程中,活性炭将逐渐被吸附物饱和,因此失去其吸附能力。通常那些废弃的活性炭被焚烧或排放,这将导致二次污染源。与焚烧或其他处理相比,活性炭的再生可以恢复其吸附能力,对废物的再利用和环境保护更为重要。

  活性炭再生的方法

  用于活性炭再生的方法有很多种,如氧化再生,热再生,微波再生和生物再生。然而,生物再生和氧化方法既耗时又不经济。尽管微波已被用于再生活性炭,但应用仍然非常有限。最广泛使用的再生方法是热再生。热解被认为是一种很有前景的方法,在150~700℃的温度下,有机物质可以在没有氧气的情况下分解并转化为生物炭,生物油和永久性气体。目前工作的重点是通过热解再生活性炭。分析了再生对活性炭热解特性的影响。与活性炭热解后对磷吸附的性能。

  再生条件的影响

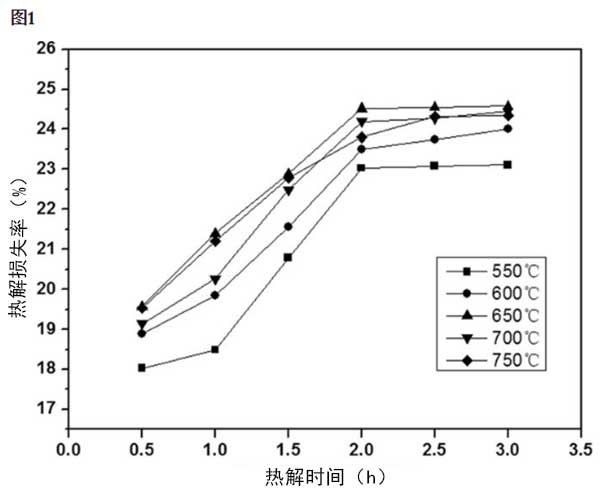

  再生温度和热解持续时间是活性炭再生的重要参数,因为有机物可在高温下分解。此外,再生温度和持续时间也会影响减重百分比。热解持续时间和热解温度对活性炭热解损失率(LRP)的影响如图1所示 。如图1所示对于所有热解温度,LRP随着热解时间的延长而增加。在2小时时获得最大LRP。2小时后,LRP无明显差异。对于相同的热解时间,LRP在550-650℃的区域增加,而在650-750℃的区域产生垫料差异。在650℃达到最大LRP(24.5%),这表明吸附在活性炭上的有机物质的分解完全完成。因此,最佳再生条件为650℃和2h,考虑到能量消耗和再生的经济性。

  活性炭对磷的吸附

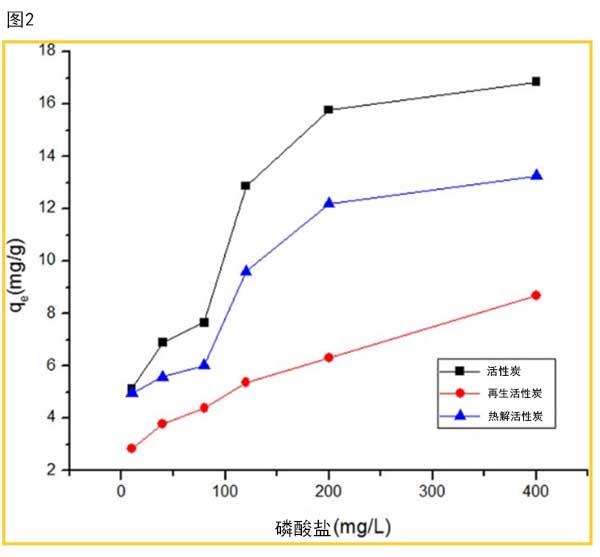

  为了评估再生活性炭的性能,研究了磷的吸附性能。在该研究中,通过改变磷酸盐的初始浓度(20℃)来测试活性炭,再生活性炭和它的吸附容量。图2显示了一般趋势,即吸附容量随初始P浓度的增加而增加,直至达到饱和状态。

  通过热解再生的益处

  活性炭可以通过热解再生,这有几个优点:第一,它减少了煤炭和自然资源的消耗。二是减少了活性炭的二次污染。 最后,它大大降低了废水处理的成本。再生的能量需求主要由热解炉消耗。热解炉的电耗约为40kwh,再生1吨活性炭,而生产1吨活性炭的电耗为160kwh左右。可以看出,再生的能量需求已经大大降低,这大约是生产新活性炭所需的能量需求的25%。不过这边小编提醒,再生活性炭最好是使用自己用过的废弃活性炭进行再生,如果直接购买再生活性炭我们是不推荐的。第一因为您不清楚活性炭被再生过几次,第二您不知道活性炭再生前是使用在哪些方面暴露在哪些污染物中。

  废热能活性炭可以通过热解再生法回收。最佳再生条件为650℃和2h。在此条件下,活性炭的BET表面可以回收到原生活性炭的94.5%。活性炭的热解包括三个阶段:水分排放,含氧官能团的脱水和碳化。还研究了活性炭对磷酸盐吸附的性能以评价再生过程。磷酸盐吸附容量回收率可从原生活性炭的48.93%增加到77.64%。该再生方法可以恢复活性炭的特性,确保活性炭再生过程中的吸附能力,降低二次污染的风险。

文章标签:椰壳活性炭,果壳活性炭,煤质活性炭,木质活性炭,蜂窝活性炭,净水活性炭.

本文链接:http://www.hyhxt.net/hangye/hy689.html

查看更多分类请点击:公司资讯    行业新闻    媒体报导    百科知识
