活性炭国家专精特新“小巨人”企业活性炭产学研合作

全国免费咨询热线:400-000-1319

联系我们
全国服务热线:400-000-1319

电话:13570151199

传真:020-39972520

邮箱:hanyancarbon@hyhxt.net

地址:广东省广州市番禺区东环街番禺大道北555号天安总部中心30号楼6层

当前位置:首页 » 新闻动态 » 行业新闻
活性炭对茜素红的吸附
文章作者:韩研网络部 更新时间:2018-9-30 14:25:38

  活性炭对茜素红的吸附,本期我们使用三种类型的活性炭吸附剂来对茜素红进行吸附实验,经处理的活性炭和氧化铁活性炭纳米复合材料。吸附实验在分批条件下进行。氧化铁活性炭的pH值是6.7。其结果是,越低于pH值零电荷点越低,pH显示酸性时,氧化铁活性炭对茜素红的吸附是良好的。后面的吸附数据在我们实验中来呈现。

  活性炭吸附实验设计材料和方法

  使用的化学物质包括活性炭,盐酸,盐酸,四水合氯化铁,四水合氯化铁和茜素红S。

  经处理的活性炭和氧化铁活性炭纳米复合材料的制备

  对于活性炭涂层由氧化铁覆盖,下面分两个步骤制备。在第一步中,为了制备处理过的活性炭,该方法如下:将活性炭加入到硝酸溶液中。将溶液置于70℃下1小时。在下一步骤中,为了制备涂有磁赤铁矿(γ-Fe2O3)的活性炭,该方法如下:处理过的活性炭,六水三氯化铁,和将四水氯化铁加入到盐酸溶液中。将水溶液加入到先前的溶液中2小时。最后,用磁铁分离剩余的沉淀物。分离后,将深棕色沉淀物用甲醇洗涤数次以除去残余物。洗涤后,将最终产物在70℃下干燥24小时。经处理的活性炭和氧化铁活性炭纳米复合材料,使用SEM,XRD及BET的方法测定了它们的表征。

  活性炭吸附实验

  由活性炭对茜素红S的吸附可行性的研究,处理后的活性炭和氧化铁活性炭纳米复合物。吸附实验在分批条件下进行。研究的主要变量是初始染料浓度,pH,反应时间和处理过的活性炭和氧化铁活性炭的剂量。在第一步骤中,将符合实验的茜素红S溶液制备并在标准条件下储存。将活性炭,经处理的活性炭和氧化铁活性炭纳米复合物加入100mL的茜素红S溶液中。公式C.使用1V1=C2V2制备不同浓度的储备溶液。使用0.1N HCl和NaOH的溶液调节所需的pH。通过分光光度计测量残留染料。

  活性炭吸附数据

  XRD图和SEM对处理过的活性炭和氧化铁活性炭纳米复合物在呈现图1。基于BET,活性炭的表面积,处理过的活性炭和氧化铁活性炭被发现是389米2/g时,550米2/g,并且400米2/g。图2示出了活性炭混合溶液的pH值,处理过的活性炭和氧化铁活性炭对茜素红吸的效果。研究结果表明,pH的零电荷点值为6.5。并且示出了三种活性炭吸附剂的剂量对茜素红吸附的效果。还描绘了三种活性炭的初始浓度对茜素红吸附影响。

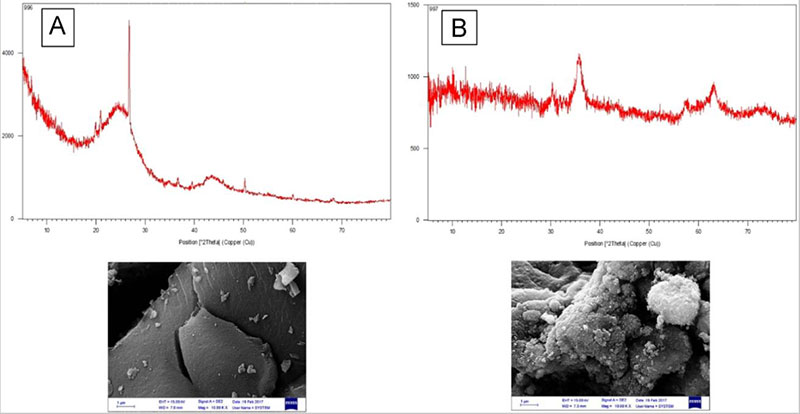

  图1:经处理的活性炭(A)和氧化铁活性炭纳米复合材料(B)的XRD图和SEM图像。

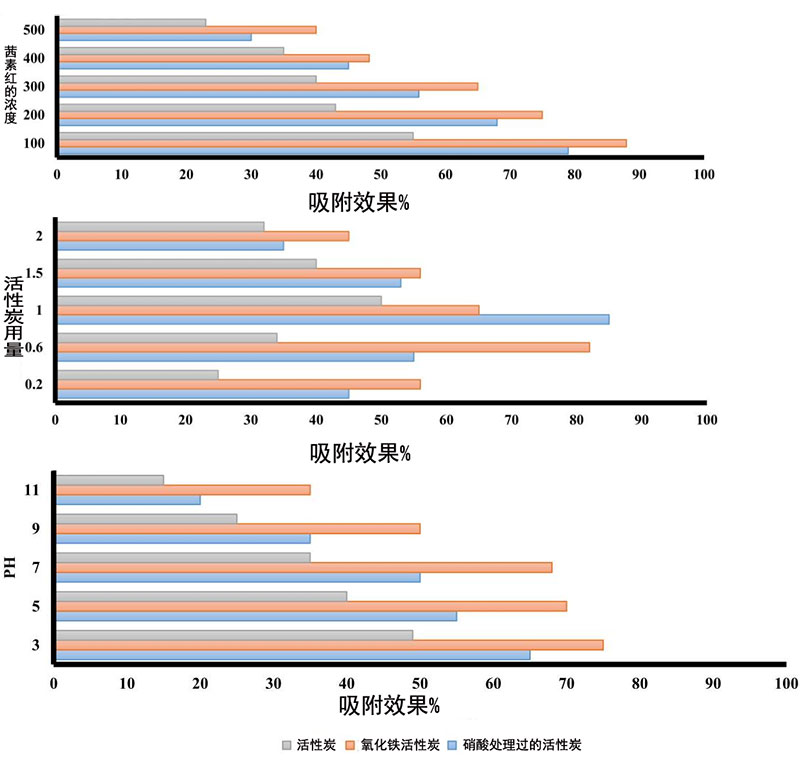

  图2:溶液pH,活性炭用量,染料初始浓度对活性炭,处理过的活性炭和氧化铁活性炭纳米复合物吸附茜素红S的影响。

  经过实验数据表明各种材料对茜素红吸附为,活性炭、经处理的活性炭和氧化铁活性炭分别为24.5mg/g,57.8mg/g和112.56mg/g。Langmuir和伪一阶模型分别是描述吸附等温线的拟合模型。证明氧化铁活性炭在从纺织品废水与各种染料的吸附去除中是一种很有前途的吸附剂材料。

文章标签:椰壳活性炭,果壳活性炭,煤质活性炭,木质活性炭,蜂窝活性炭,净水活性炭.

本文链接:http://www.hyhxt.net/hangye/hy645.html

查看更多分类请点击:公司资讯    行业新闻    媒体报导    百科知识
